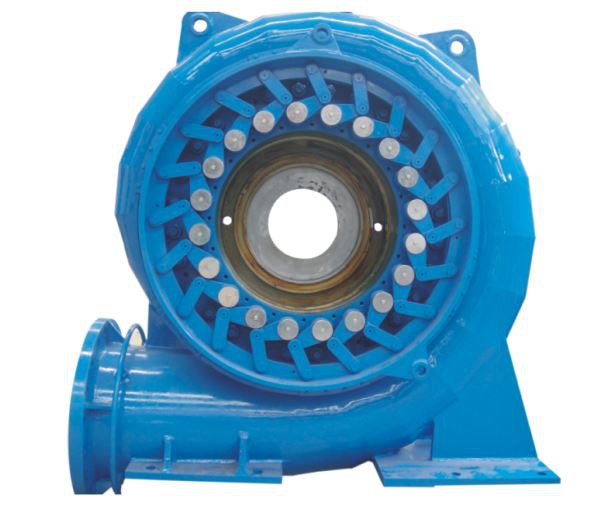

2x900KW Llorweddol Bach Francis Unedau GeneradurOn Tyrbinau Hydro Ac Aucsiliarys
Cyflenwi ME ar gyfer 2x900KW Llorweddol Bach Francis Hydro Turbine Generator Units and Aucsiliarys
Anfon ymchwiliad
Sgwrs Nawr
Cyflwyniad Cynnyrch
1. Data technegol
| Sn | Eitemau | Mynegai | ||||
| 1 | Capasiti unedau (kW) | 900 | ||||
| 2 | Nifer yr uned | 2 | ||||
| 3 | Math o dyrbin | Tyrbin Ffransis Llorweddol | ||||
| 4 | Pennaeth wedi'i raddio (m) | 70 | ||||
| 6 | Isafswm pen (m) | / | ||||
| 7 | Diamedr rhedwr (cm) | 56 | ||||
| 8 | Allbwn wedi'i raddio (kW) | 900 | ||||
| 9 | Rhyddhau wedi'i raddio (m3/au) | 1.566 | ||||
| 10 | Cyflymder rotari wedi'i raddio (r/min) | 1000 | ||||
| 11 | Effeithlonrwydd allbwn llawn (%) | 89 | ||||
| 12 | Effeithlonrwydd brig (%) | 90.5 | ||||
| 13 | Uchder sugno tyrbin (m) | / | ||||
| 14 | Cyflymder dŵr a ganiateir ar y gweill wrth fynedfa'r tyrbin (m3/s) | 0.8 | ||||
| 15 | Math o lywodraethwr | Rheoli CDP, PID deallus | ||||
| 16 | Math o falf mewnfa tyrbin | Falf glöynnod byw trydan | ||||
| 17 | Math o generadur | Generadur syncronnous AC 3 cam | ||||
| 18 | Capasiti wedi'i raddio (kVA/kW) | 1125/900 | ||||
| 19 | Foltedd wedi'i raddio (V) | 400 | ||||
| 20 | Cerrynt wedi'i raddio (A) | 1623.8 | ||||
| 21 | Cosф ffactor pŵer wedi'i raddio | 0.8 0.95 | ||||
| 22 | Cyflymder rotari wedi'i raddio (r/min) | 1000 | ||||
| 23 | Lefel inswleiddio | F/F | ||||
| 24 | Modd cyfnewid | Cyfnewid brwshys | ||||
2. Cynnig technegol
| Na. | Eitem | Disgrifiad technegol | Uned | Qty. | Sylwadau |
| Rwy'n | Gosod generadur tyrbin dŵr ac offer ategol | ||||
| 1 | Tyrbin Francis | Diamedr y rhedwr yw 560 mm, y cyflymder graddiad yw 1000 RPM, effeithlonrwydd gweithredu'r pwynt graddiad yw 89% (effeithlonrwydd pwynt enghreifftiol 93.5%, effeithlonrwydd pwynt terfyn 89. 05%), yr uchafswm capasiti gweithio a gynlluniwyd yw 1100KW (heb gyfrifo colled y generadur); 70 metr y pen, 1.566cms amod Nesaf, sicrhau bod pŵer cynhyrchu pŵer gwirioneddol yr uned yn uwch na 900KW. | Uned | 2 | Mae deunydd y rhedwr yn ddur di-staen, mae'r rhan ganllaw wedi'i fewnosod â phlât diogelu dur di-staen, a'r prif rannau yw CNC wedi'i brosesu |
| 2 | Llywodraethwr | Rheoli CDP, PID deallus | Uned | 2 | Cynulliad gan gynnwys gorsaf hydrolig, blwch rheoli, bloc falfiau, ac ati. |
| 3 | Falf gât drydan | Rheoli trydan, ffordd osgoi drydan; gwasanaeth cyfan gan gynnwys corff falf, ehangu ar y cyd, pen trydan, mecanwaith ffordd osgoi trydan, blwch rheoli, ac ati. | Uned | 2 | DN700 |
| 4 | Generadur | Pŵer wedi'i raddio 900KW, foltedd wedi'i raddio 400V, ffactor pŵer wedi'i raddio 0.8 0.9, amlder 50HZ, insiwleiddio dosbarth F/F, cyfnewid di-frwsh dull cyfnewid | Uned | 2 | SFWE—800—6/1180 |
| 5 | Cydrannau awtomeiddio | Gosod | 2 | Ffurfweddiad cyfrifiadurol | |
| 6 | Offeryn arbennig | Offer gosod a datgysylltu arbennig ar gyfer tyrbinau a generaduron | Gosod | 1 | Mae'r ddwy uned yn rhannu |
| 7 | Rhannau sbâr | Tyrbin: 2 set o brif becynnu sêl siafft, 12 set o lwyni faniau canllaw, 1 set o seliau rwber fane canllaw 1 generadur: 1 brwsh carbon, 1 teils byrdwn, 1 teils radial blaen, 1 tile radial cefn Llywodraethwr cyflymder: 2 synhwyrydd dadleoli llinellog, cyfanswm ffurfweddiad gwahanol grwpiau falf, 5 bwrdd cyflenwi pŵer, 1 sgrin gyfnewid microgyfrifiadur: 2 chwalydd cylchedau minicaidd , 2 thyristors, 2 gydran awtomeiddio: 4 elfen mesur tymheredd, arddangos 2 ffrwd | Gosod | 1 | |
| 8 | Synhwyrydd lefel dŵr forebay | mesur lefel dŵr | Cyfrifiadur | 2 | |
| Ii | Offer aucsiliary | ||||
| 1 | System cyflenwi dŵr dechnegol | Dyluniad rhagarweiniol i dynnu dŵr o bibell ddur pwysau | |||
| 1.1 | Gweill | Cynulliad o gynllun pibellau mewnol a falfiau yn yr ystafell offer | Gosod | 2 | Cymerwch ddŵr o'r pibell ddur pwysau y tu mewn i'r ystafell beiriant |
| 1.2 | Falf lleihau pwysau | 0.3 0.2MPa | Uned | 2 | Os gellir cymryd dŵr ar wahân, canslwch yr eitem hon |
| 1.3 | Hidlydd dŵr â llaw | DN150 | Uned | 2 | Pibell fewnfa ddŵr |
| 1.4 | Cydrannau awtomeiddio | Switshis llif, mesuryddion ac ati. | Gosod | 2 | |
| 2 | System olew | ||||
| 2.1 | Gasgen olew | Gasgen | 8 | Prynwr yn darparu | |
| Iii | System awtomeiddio monitro ac amddiffyn | ||||
| 1 | System SCADA | Gosod | 1 | ||
| 2 | Sgrin integredig microgyfrifiadur | Dyfais gyfnewid microgyfrifiadur, torri cylchedau, rheoli microgyfrifiadur, monitro microgyfrifiadur, diogelu microgyfrifiadur, mesur microgyfrifiadur, larwm damweiniau, gadael rhyngwyneb cyfathrebu cefndir 485 | Gosod | 2 | |
| 3 | Trawsnewidydd a sgrin diogelu llinell | Trawsnewid diogelwch gwahaniaethol, diogelu copi wrth gefn, sgrin diogelu llinell | Gosod | 1 | |
| Iv | System bŵer | ||||
| 1 | Pŵer DC | 220V38Ah | Gosod | 1 | |
| 2 | Pŵer AC | GGD3 | Gosod | 1 | |
| 3 | UPS | UPS | Uned | 1 | defnyddio ar gyfer system SCADA |
| V | Iard Newid | ||||
| 1 | Prif newidydd | S11-2500/33, 2500kVA, 33±2×2.5%/0.4kV, ONAN | Uned | 1 | Mae 20KV yn ddewisol |
| 2 | Prif newidydd | S11-100/33, 100kVA, 33±2×2.5%/0.4kV, ONAN | Uned | 1 | |
| 3 | Torrwr cylched 36kV awyr agored | 35kVSF6 yn torri, 1250A, 25kA | Uned | 1 | |
| 4 | Datgysylltydd awyr agored | 35kV, 1250A, 25kA | Uned | 1 | Un tir, agor llorweddol |
| 5 | Newidydd foltedd awyr agored | 35kV | Cyfrifiadur | 3 | |
| 7 | Ffiws | 35kV | Cyfrifiadur | 3 | |
| 8 | Arestio yn yr awyr agored | 35kV | Cyfrifiadur | 3 | |
